機載雷達的執行標準為《SJ 20115.3-1992 機載雷達環境條件及試驗方法溫度沖擊試驗》，標準中的溫度沖擊試驗要求使用冷熱沖擊試驗箱，在-55℃~70℃之間完成溫度沖擊試驗。
機載雷達溫度沖擊試驗：

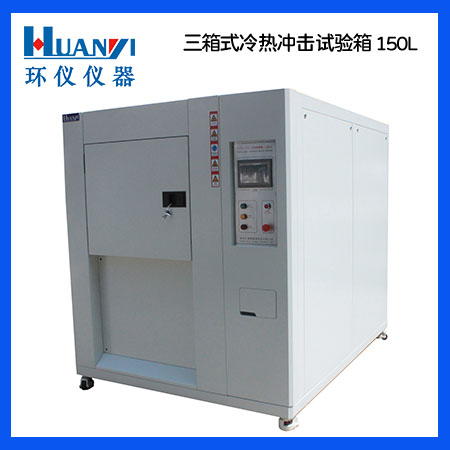

試驗設備：三箱式冷熱沖擊試驗箱
設備型號：環儀儀器 HYTS-50
試驗方式：一箱法
.jpg "冷熱沖擊試驗箱在機載雷達中的應用(圖1)")

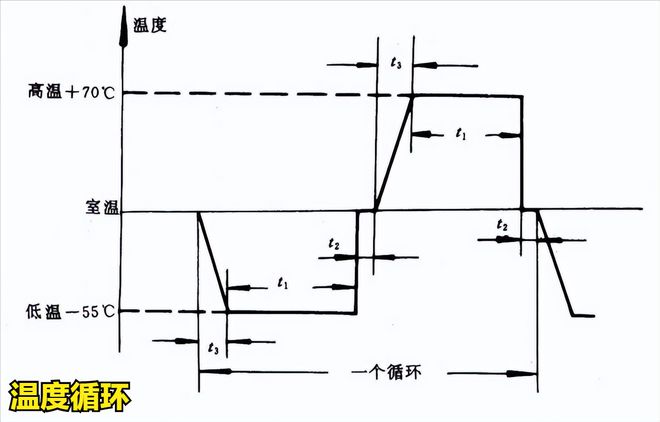

1.不帶包裝的試驗樣機按使用狀態的正常位置放入試驗箱中，試驗箱溫度按5±1 ℃/min的降溫速度，降溫到-55℃，放置時間為t1，溫度穩定時間為t3;
2.將試驗箱溫度按5±1 ℃/min的升溫速度，升到70℃，放置時間為溫度穩定時間t3;
3.將試驗箱溫度按5±1 ℃/min的降溫速度，降到室溫。至此，試驗過程構成一個循環。按此循環過程進行3次。
.jpg "冷熱沖擊試驗箱在機載雷達中的應用(圖2)")
循環結束后，把樣品從試驗箱內取出，并在室溫下放置最少2h后，待溫度穩定后進行最后檢測。
機載雷達主要用于控制和制導武器，實施空中警戒、偵察，保障準確航行和飛行安全，因此機載雷達在使用過程中，會明顯受到溫度的影響，所以環境試驗是不可缺少的。
很多人會有疑問，三箱式冷熱沖擊試驗箱為什么叫“一箱法”，因?yàn)槿涫嚼錈釠_擊試驗箱，試驗區只有一個箱，其他兩個箱為低溫箱和高溫箱，但是這兩個箱用來存儲高低溫用的，而試驗則在試驗區，所以我們管這叫“一箱法”。
