汽車碰撞移動保溫間設計方案分享

文章出處 : 技術知識 文章編輯 : 環儀儀器 閱讀量 : 發表時間 : 2025-02-19

在目前的汽車碰撞試驗中，待檢車輛需要進行試驗前的預處理，即將汽車保持在一定溫度下放置一定的時間，即“汽車碰撞移動保溫間”。汽車試驗前的預處理過程中溫度控制是十分重要的。下面分享“環儀儀器”的汽車碰撞移動保溫間技術方案，供大家作為選型參考。

方案名稱：汽車碰撞移動保溫間

方案設計：環儀儀器

設備型號：HYTW-113S

1.汽車碰撞移動保溫間，包括帶有腳輪的框架和位于框架四周及頂部的棚體，還包括可供試驗車輛通過的正門、調節棚內溫度的空調系統和操控箱。

2.空調系統包括由隔板和部分棚體構成的換氣室、通過支架安裝在換氣室頂端的風機、設在換氣室內的加熱器以及與換氣室相連通的制冷機，隔板上部設有與風機相對應的回風口、下部設有出風口。

3.在側面棚體上設有供人員通行的側門。在側面棚體上設有用于觀察棚內試驗情況的觀察窗。在隔板上設有用于測量棚內溫度的溫度傳感器。正門下方設有可拆卸的底梁。在下部框架與地面之間還設有固定在框架上起密封作用的軟質封邊。

方案特點：

具有能耗低、控制快捷有效且安全方便的優點，還具有結構簡單，使用成本低的優點。

方案設計圖：

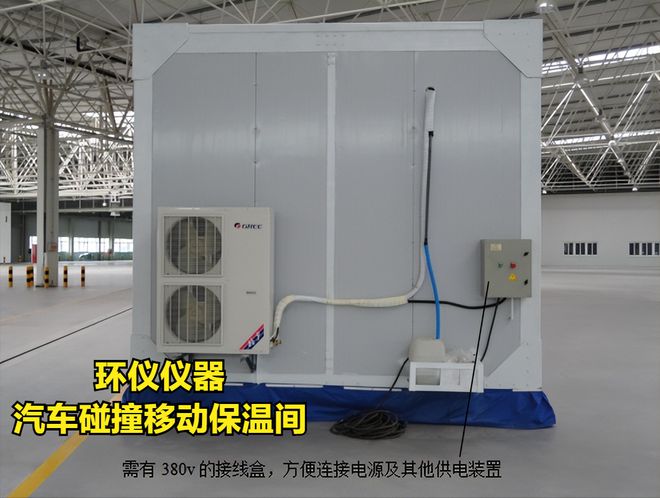

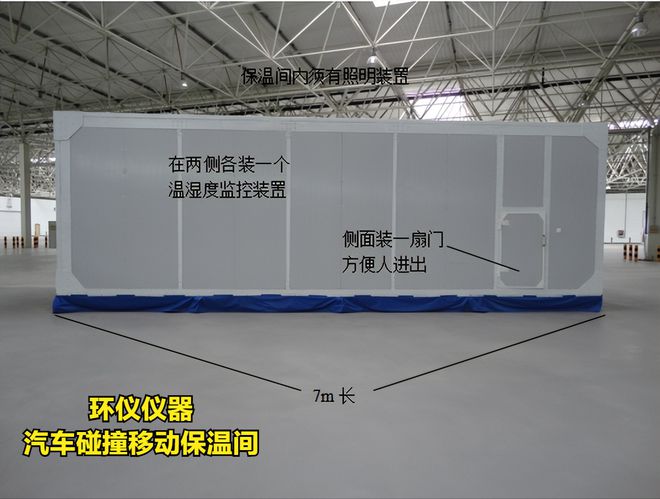

汽車碰撞移動保溫間設計方案分享(圖1) 汽車碰撞移動保溫間設計方案分享(圖2) 汽車碰撞移動保溫間設計方案分享(圖3)
